半导体Showerhead喷淋头：核心功能、技术演进与市场洞察

一、定义与核心功能

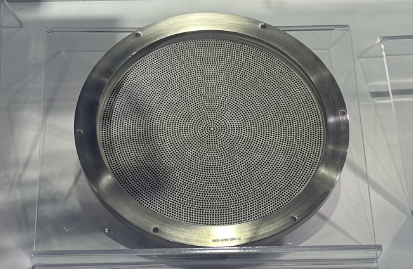

半导体Showerhead（喷淋头）是芯片制造中气体分配系统的核心组件，其作用类似于淋浴喷头——将工艺气体均匀分散至反应腔室，确保刻蚀、沉积等关键工艺的一致性、精度和稳定性。

· 关键性能指标：

o 气体均匀性：直接影响晶圆表面薄膜厚度、刻蚀深度的均匀性（误差需控制在±1%以内）。

o 耐腐蚀性：需承受等离子体环境下的高温、高压及腐蚀性气体（如CF₄、Cl₂）。

o 热稳定性：在动态工艺温度变化（200-600℃）中保持结构稳定性。

二、技术演进：从机械结构到智能控制

1. 材料升级

o 硅基材料：高纯度单晶硅用于300mm以下晶圆工艺，但易被等离子体刻蚀，寿命较短。

o 碳化硅（SiC）涂层：在硅基体上沉积SiC层，兼顾纯度与耐腐蚀性，适用于先进制程。

o 金属陶瓷复合材料：如Al₂O₃-TiC，兼具陶瓷的耐高温与金属的导热性，用于高功率等离子体工艺。

2. 结构设计优化

o 多孔板设计：通过激光打孔技术实现孔径、孔距的纳米级精度控制，孔隙率可达40%-60%。

o 分区控流技术：将喷淋头划分为多个独立区域，通过电磁阀调节各区域气体流量，适应复杂工艺需求。

3. 智能化突破

o 自适应调节系统：集成压力、温度、等离子体光谱传感器，实时监测反应腔状态并动态调整气体分配参数。

o AI算法优化：利用机器学习预测气体扩散模型，减少工艺调试时间（从数周缩短至数小时）。

o

三、市场规模与竞争格局

1. 全球市场数据

o 规模预测：2031年全球市场规模达129.9亿元，2025-2031年CAGR为7.1%。

o 区域分布：

§ 亚太（60%份额）：中国大陆、中国台湾、韩国驱动增长，本地化供应链需求激增。

§ 北美（32%份额）：应用材料、Lam Research等本土厂商主导高端市场。

2. 头部厂商垄断

o 五大厂商市占率78%：

§ Lam Research（Silfex）：以SiC涂层技术领先，占据35%市场份额。

§ 应用材料：整合喷淋头与反应腔设计，提供整体解决方案。

§ Hana Materials：韩国厂商，专注存储芯片工艺优化。

§

四、下游应用与产业链联动

1. 晶圆厂需求驱动

o 代工厂（Foundry）：台积电、中芯国际等大规模扩产，对喷淋头寿命（>5000小时）和工艺兼容性要求极高。

o IDM厂商：英特尔、三星等开发自有工艺，定制化喷淋头需求增加。

2. 设备厂协同创新

o AMAT、TEL：将喷淋头与刻蚀机/CVD设备深度集成，提升工艺效率（如Lam的Kiyo刻蚀机）。

o 中国设备商：北方华创、中微公司加速喷淋头国产化，在28nm及以上制程实现替代。

o

五、未来趋势与挑战

1. 技术趋势

o 原子层沉积（ALD）专用喷淋头：需实现超低气体流量控制（sccm级），孔径缩小至50μm以下。

o 3D封装集成化：适配TSV、混合键合工艺，开发多层复合结构喷淋头。

2. 市场挑战

o 技术壁垒：材料配方、精密加工工艺需长期积累，国产厂商与头部差距仍存。

o 供应链风险：高端SiC涂层依赖进口，地缘政治影响供应链稳定性。

o

六、案例：Lam Research的智能喷淋头解决方案

· 产品名称：Sense.i™系列

· 技术亮点：

o 内置300+个MEMS传感器，实时监测气体分布偏差并补偿。

o 结合AI模型，将刻蚀速率均匀性提升至99.9%。

· 应用效果：在台积电3nm制程中，芯片良率提高2.3%，设备停机时间减少40%。

·

结语

半导体Showerhead喷淋头作为芯片制造的“血管系统”，其技术突破直接关联摩尔定律的延续。随着中国半导体产业的崛起，国产厂商需在材料、工艺、智能化三方面协同发力，打破海外垄断，支撑全球产业链的多元化发展。

安徽博芯微半导体科技有限公司，为核心组件提供高精度Showerhead服务，产品主要包括Shower head、Face plate、Blocker Plate、Top Plate、Shield、Liner、pumping ring、Edge Ring等半导体设备核心零部件，产品广泛应用于半导体、显示面板等领域，性能卓越，市场认可度高。
