表面处理工艺在半导体制造中的核心地位

在半导体制造这一高精尖领域中，表面处理工艺占据着举足轻重的核心地位。半导体器件的制造精度要求达到纳米级别，任何微小的表面缺陷，如微粒、划痕、氧化层等，都可能对器件性能产生重大影响，包括电学性能下降、漏电流增加、可靠性降低等。因此，表面处理工艺成为确保半导体器件品质和可靠性的关键环节。

表面处理通过物理、化学或机械方法对材料表面进行改性，旨在去除表面的有机物、无机杂质及氧化膜，从而改善材料表面的性能。在半导体制造中，这一工艺不仅关乎器件的电学性能，还直接影响到其稳定性和寿命。

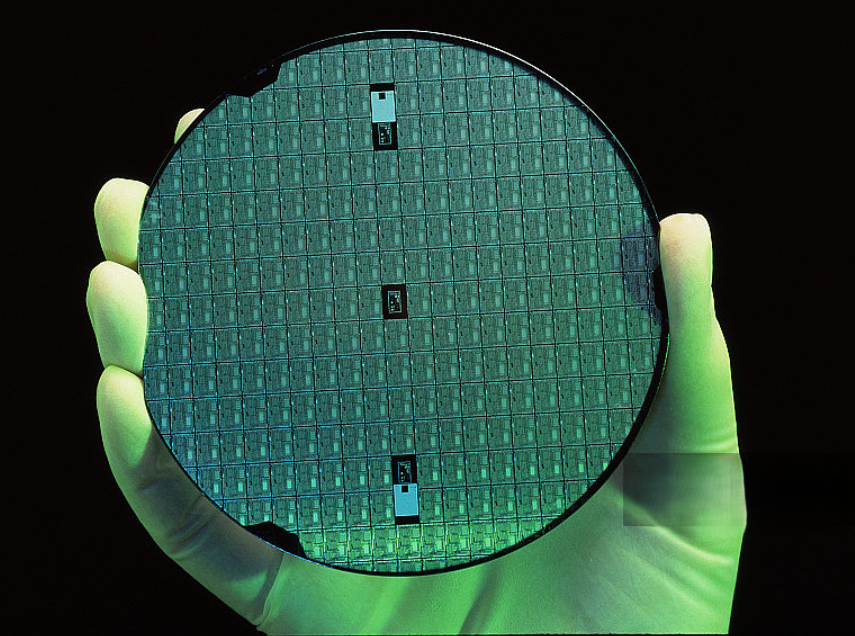

例如，在晶圆制造过程中，通过精确的清洗工艺，可以有效去除晶圆表面的微粒和污染物，这些微粒和污染物若未被去除，会在后续的光刻、蚀刻等工艺中引发缺陷，如线条断裂、短路等，严重影响器件性能。

物理抛光作为表面处理的一种重要手段，广泛应用于半导体晶圆的平坦化处理。通过机械打磨的方式，利用砂纸、气动研磨机、化学机械抛光（CMP）设备等工具，去除晶圆表面的毛刺、划痕和不平整部分，提升晶圆的光泽度和表面质量。

CMP技术结合了化学腐蚀与机械研磨的优势，通过抛光液中的化学成分与晶圆表面材料发生反应，软化表面层，再由机械研磨去除软化层，实现全局平坦化，为后续的光刻工艺提供了极为平整的基底，确保了光刻图案的精确转移，对于7nm及以下先进制程至关重要。

此外，表面处理工艺还包括等离子清洗，利用等离子体中的活性粒子（如离子、自由基）对晶圆表面进行清洗和活化，能有效去除有机污染物，并提高表面能，增强后续工艺中膜层的附着力。这种工艺在芯片封装前的晶圆表面处理中应用广泛，有助于提高封装可靠性。

安徽博芯微半导体科技有限公司，为核心组件提供高精度Showerhead（喷淋头/匀气盘/气体分配盘）服务，产品主要包括Showerhead、Face plate、Blocker Plate、Top Plate、Shield、Liner、pumping ring、Edge Ring等半导体设备核心零部件，产品广泛应用于半导体、显示面板等领域，性能卓越，市场认可度高。

内容来源：《半导体制造技术手册》、《表处工艺介绍》
