离子注入是一种通过物理过程向半导体衬底引入可控杂质以改变其电学性能的关键技术。该过程不涉及化学反应，在现代硅基集成电路制造中具有不可替代的作用，主要应用于精确掺杂半导体材料。

阻滞机制

离子进入硅衬底后，通过碰撞损失能量并最终停留。能量损失机制分为两类：

1. 原子核阻滞：离子与晶格原子核碰撞（硬碰撞），导致显著能量转移和晶格位移。碰撞可能使晶格原子获得足够能量脱离晶格位点，造成晶体损伤。

2. 电子阻滞：离子与晶格电子相互作用（软碰撞），路径几乎不变，能量损失小，晶体损伤可忽略。

总阻滞力（单位距离能量损失）表示为：

Stotal = Sn + Se

其中Sn为原子核阻滞力，Se为电子阻滞力。

离子能量范围从0.1keV（极浅结）至1MeV（阱区注入）：

低能量、高原子序数离子：原子核阻滞主导

离子射程与分布

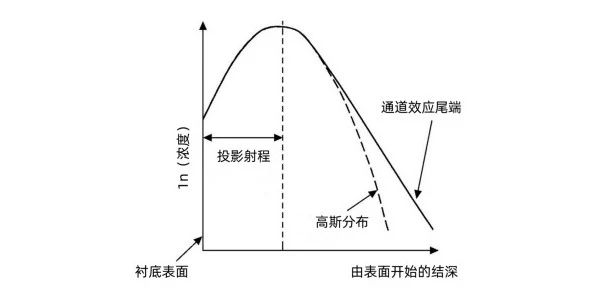

离子在衬底内停止位置的深度称为投影射程（Rp），具有统计分布特性：

能量相同的离子因碰撞差异形成深度分布（近似高斯分布）

离子能量越高，投影射程越深

低原子序数离子（如硼）具有更大碰撞截面和更深射程

工艺设计意义：

1.  决定特定结深所需离子能量

2.  确定注入阻挡层厚度

通道效应

单晶硅中原子规则排列形成晶向通道：

离子沿晶向通道注入时穿透深度显著增加

导致掺杂分布出现非期望"拖尾"

可通过倾斜注入、预非晶化等方法抑制

技术思考：通道效应难以用于可控深度掺杂，因其对晶向敏感性导致均匀性失控。

技术优势

1. 剂量控制：精确调控注入剂量（10¹⁰-10¹⁷ ions/cm²），精度达±2%

2.  深度控制：通过离子能量精确控制结深

3.  均匀性：扫描技术实现面内均匀掺杂

4.  纯度控制：质量分析器提供单一纯净离子束

5.  低温工艺：注入温度<125℃，兼容光刻胶等掩膜

6.  薄膜穿透：可穿透表面介质层进行下层掺杂

7.  突破固溶极限：不受热平衡固溶度限制

技术局限

1.  晶格损伤：高能离子轰击导致晶体缺陷，需高温退火修复

2.  设备复杂性：涉及离子源、加速、质量分离、扫描等精密系统

离子注入技术凭借其精确的剂量与深度控制能力，成为现代半导体制造的基石工艺。尽管存在晶格损伤和设备复杂性的挑战，其在纳米级器件制造中的核心地位仍不可替代。深入理解阻滞机制、射程分布及通道效应等物理原理，对工艺优化与器件设计具有重要意义。
