干法刻蚀作为微纳加工领域的核心技术，凭借其高精度、各向异性等优势，广泛应用于集成电路制造及微机电系统（MEMS）等领域。其核心原理是通过气体或等离子体与材料表面的物理/化学反应实现精准刻蚀，而这一过程中，Showerhead（喷淋头/匀气盘/气体分配盘）的设计直接决定了气体分布的均匀性与刻蚀工艺的稳定性。

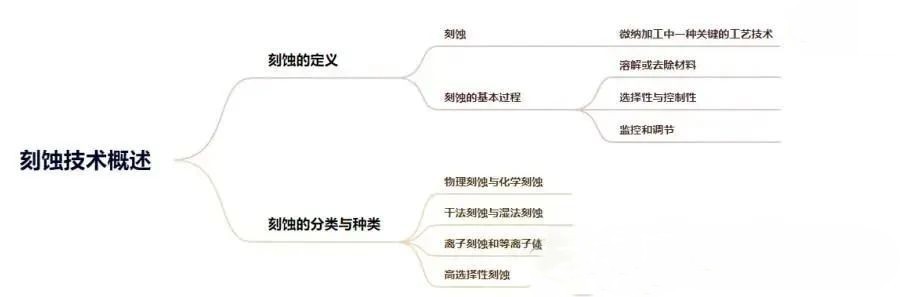

刻蚀的定义
刻蚀，作为微纳加工领域中一项至关重要的工艺技术，凭借对化学或物理手段的精准操控，能够精确地去除材料表面特定区域的物质，从而塑造出所需的微细结构或图案。其基本原理涵盖了丰富多样的物理和化学过程，旨在改变或剥离材料表面的一层或多层物质。

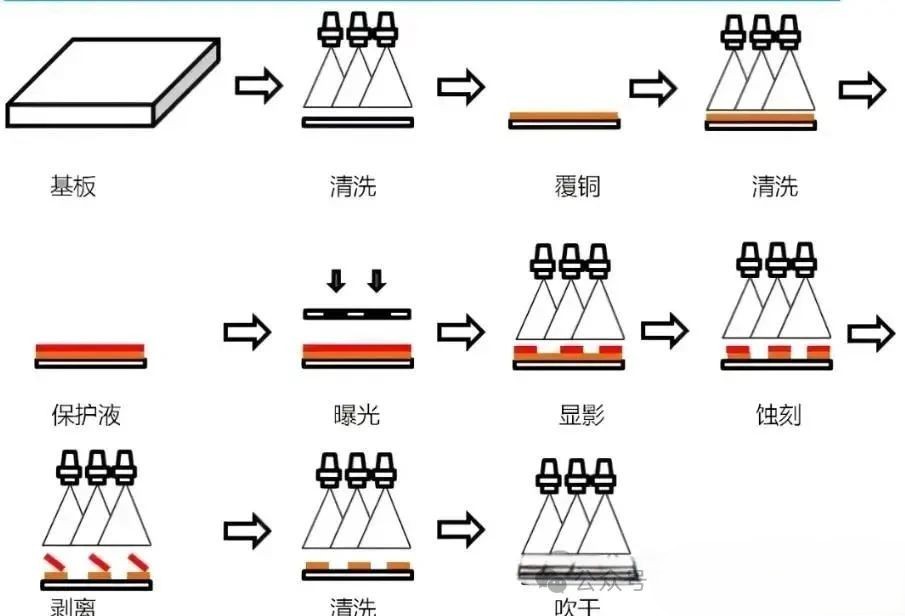

刻蚀的基本过程涵盖以下几个关键环节：
01
溶解或去除材料：刻蚀的核心目标是从材料表面精准地去除或转化特定区域的原子或分子。这一过程既可以通过化学反应引发的溶解来实现，例如某些特定溶液与材料表面发生氧化还原等反应，使材料逐渐溶解；也可以借助物理过程，像离子轰击，高速离子撞击材料表面，将原子溅射出来，或者利用激光照射，以高能量光束改变材料的表面结构，实现材料的去除或改性。
02
选择性与控制性：刻蚀过程必须具备高度的选择性，确保仅在预定的特定区域进行刻蚀操作，而其他区域则不受丝毫影响。同时，精确控制刻蚀速率、终形成的结构形态以及表面粗糙度也是至关重要的。刻蚀速率的过快或过慢都可能影响结构的精度和质量；形成的结构形态需严格符合设计要求；而表面粗糙度则直接关系到器件的性能和可靠性。
03
监控和调节：在刻蚀过程中，实时监控与精确调节是不可或缺的环节。通过先进的监测设备和技术，实时获取刻蚀过程中的各项参数信息，如刻蚀深度、速率等，并根据这些反馈信息及时调整刻蚀条件，从而确保所需的结构或图案能够被精确无误地复制出来。
刻蚀的分类与种类
刻蚀技术依据其工作原理、所采用的能量形式或溶剂类型，可细分为多种不同类型，每种类型都在特定的应用场景中展现出独特的优势。
物理刻蚀与化学刻蚀
物理刻蚀：此类刻蚀方法主要借助物理能量，如离子轰击、激光等，直接对材料表面进行去除操作。以离子束刻蚀（IBE）为例，它利用精心控制的离子束对材料表面实施精确的定向轰击。离子束如同微小的“手术刀”，能够逐层剥离材料表面的原子，从而实现对材料的精确刻蚀，在制备高精度的微细结构方面具有显著优势。
化学刻蚀：与物理刻蚀不同，化学刻蚀依赖于溶液中的化学反应来去除材料表面物质。湿法刻蚀是化学刻蚀中的典型代表，它通过将材料浸入特定溶液中，利用溶液中的化学物质与材料表面发生反应，从而选择性地溶解或去除材料表面的特定部分。这种方法在处理大面积材料或对刻蚀选择性要求较高的场合中应用广泛。
2干法刻蚀与湿法刻蚀
干法刻蚀：干法刻蚀是在无液相存在的环境下进行的刻蚀过程。通常，它会使用气体（如氟化氢等）或等离子体来与材料表面发生作用，实现材料的去除。干法刻蚀具有刻蚀精度高、各向异性好等优点，能够在微纳尺度上实现精细结构的加工，广泛应用于集成电路制造等高端领域。
湿法刻蚀：湿法刻蚀则是在液体环境中开展的刻蚀工艺，借助腐蚀性溶液的化学作用来溶解或去除材料表面。这种方法操作相对简单，成本较低，适用于对刻蚀精度要求不是极高，但需要处理大面积材料的情况，如一些简单的金属图案刻蚀等。
3离子刻蚀和等离子体刻蚀
离子刻蚀：离子刻蚀通过离子束撞击材料表面，使材料表面的原子获得足够的能量而脱离材料本体，从而实现材料的去除。这种方式能够提供极高的选择性和精确的控制能力，尤其适用于制备对精度要求极高的微细结构，如光学元件的微纳结构加工等。
等离子体刻蚀：等离子体刻蚀是在等离子体环境中，利用离子或高能粒子对材料表面进行刻蚀。等离子体中含有大量活跃的离子、自由基等粒子，它们能够与材料表面发生复杂的物理和化学反应，从而实现对材料的刻蚀。这种方法在生产复杂的微纳米结构方面具有独特优势，常用于半导体芯片制造中复杂电路结构的加工。
4高选择性刻蚀
高选择性刻蚀是一种极具特殊性的刻蚀方式，它能够在不损害其他区域的前提下，精准地选择性地去除特定材料。在制备微细结构、集成电路以及微机电系统（MEMS）等领域，高选择性刻蚀起着至关重要的作用。例如，在集成电路制造中，不同层材料之间的刻蚀需要高度选择性，以确保在去除某一层材料时，不会对其他层造成损伤，从而保证芯片的性能和可靠性。
每种刻蚀类型都各有其独特的优势和局限性。在实际应用中，选择合适的刻蚀技术需要综合考虑多种因素，包括制备的材料特性、所需结构的尺寸和形状精度、表面质量要求以及具体应用的特定需求等。因此，在不同的工艺流程中，往往会根据实际情况采用单一的刻蚀方法，或者将多种刻蚀方法进行巧妙组合，以达到好的加工效果。
