Showerhead：半导体制造中的“黄金花洒”技术解析
2026/4/27 10:00:40   来源：    点击：8

在半导体制造这一高科技领域中，光刻机、刻蚀机和薄膜沉积设备无疑是核心设备，然而，在这些复杂设备的内部，一个看似简单却至关重要的零部件——Showerhead（喷淋头），正扮演着“隐形冠军”的角色。本文将深入探讨Showerhead在半导体制造中的核心作用及其技术细节。

一、Showerhead的基本概念与工作原理

Showerhead是安装在半导体薄膜沉积（如CVD、PECVD、ALD）和干法刻蚀设备反应腔室顶部的一个精密圆盘状部件。

其外形酷似花洒，但功能远不止于此。Showerhead的核心功能在于将工艺气体通过其表面成千上万个微孔，均匀、稳定地“喷洒”到下方的晶圆表面。这一过程中，任何微小的气流不均都可能导致薄膜厚度不一致或刻蚀深度差异，进而影响芯片性能甚至导致报废。

Showerhead的工作原理可分解为三步：气体注入、压力均衡和微孔喷射。工艺气体首先通过背部接口进入Shower头上方的均压腔，随后在均压腔内扩散并达到压力平衡，最后穿过面板上的微孔阵列，形成无数股细小的层流，在晶圆表面汇合，实现全晶圆范围的均匀覆盖。这一过程确保了气体在晶圆表面的极致均匀性，是实现纳米级工艺精度的基础。

二、Showerhead的核心功能与作用

Showerhead在半导体制造工艺中扮演着多重关键角色。首先，它负责气体的均匀分配，将工艺气体分解为无数微小、均匀的气流，覆盖整个晶圆，这一功能直接决定了薄膜厚度均匀性与刻蚀速率均一性，是影响芯片良率的关键因素。其次，在PECVD或等离子刻蚀过程中，Showerhead还充当工艺电极的一部分，加载射频电源后，在腔室内产生均匀电场，激发稳定、均匀的等离子体，保证反应均匀性。此外，Showerhead通过设计影响腔室内气流模式，避免湍流和死角，精确控制反应环境，确保反应副产物被及时抽走，新鲜气体持续与晶圆表面接触。最后，在清洗设备中，Showerhead还能均匀喷射清洗液或气体，去除晶圆表面杂质和污染物，保证清洁度。

三、Showerhead的核心结构与材料演进

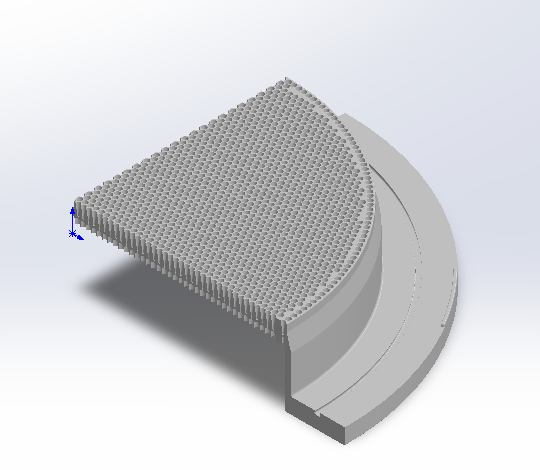

一个典型的Showerhead组件包含均压腔、气体分配面板、微孔阵列等关键部分。均压腔位于上方，用于气体初步混合与压力均衡；气体分配面板带有微孔阵列，直接面向晶圆；微孔阵列则是均匀性的直接保证，孔径通常在20微米至6毫米之间，数量可达数千至十万个。

半导体制造环境严苛，对Showerhead的材料选择提出了极高要求。从最初的不锈钢到当前的铝合金，再到面向先进制程的先进陶瓷与涂层材料，Showerhead的材料不断演进。不锈钢成本低但耐腐蚀性差，适用于早期或要求不高的工艺；铝合金重量轻、导热好，通过硬质阳极氧化处理大幅提升耐腐蚀性，成为当前最主流的材料；而面向7nm及以下先进制程的氮化铝、碳化硅等先进陶瓷材料，则以其耐高温、耐腐蚀、高纯度、高热导率等特性，成为高端工艺环境的首选。

此外，表面涂层技术如氧化钇（Y₂O₃）涂层和类金刚石碳（DLC）涂层的应用，进一步提升了Showerhead的耐腐蚀性和使用寿命。在材料科学与精密加工技术的不断推动下，国内企业在Showerhead领域也取得了显著进展。以安徽博芯微为代表的企业，通过持续的技术研发和创新，成功打破了国外技术垄断，为国内半导体制造企业提供了高质量的Showerhead产品，有力推动了半导体制造的国产化进程。

Showerhead作为半导体制造中的核心部件，其技术复杂性和重要性不言而喻。随着芯片制程的不断推进，对Showerhead的性能要求也将愈发严苛。未来，随着材料科学和精密加工技术的不断进步，Showerhead技术将持续发展，为半导体制造提供更加可靠和高效的解决方案。
